איך מחברים חיישן זרימה למערכת קיימת?

מהו חיישן זרימה במערכות תעשייתיות?

חיישן זרימה הוא מכשיר אלקטרוני המודד את קצב הזרימה של נוזלים או גזים דרך צינור. המכשיר ממיר את תנועת הנוזל לאות חשמלי שניתן לקרוא ולעבד על ידי מערכת בקרה. חיישנים אלו נמצאים בשימוש נרחב בתעשיות מגוונות, החל ממפעלי מזון ופרמצבטיקה ועד תעשיות כימיות וטיפול במים.

הצורך במדידת זרימה נובע מכמה סיבות מרכזיות. ראשית, בקרה מדויקת על תהליכי ייצור מאפשרת להבטיח איכות עקבית של המוצרים. שנית, ניטור זרימה תורם לחיסכון משמעותי בחומרי גלם ואנרגיה. לבסוף, מערכות מדידה מתקדמות עוזרות לזהות תקלות ודליפות בזמן אמת, ומונעות הפסדים כלכליים.

סוגי חיישני זרימה נפוצים

השוק מציע מגוון טכנולוגיות למדידת זרימה. חיישנים אלקטרומגנטיים פועלים על עקרון חוק פרדיי ומתאימים לנוזלים מוליכים חשמל כמו מים וחומצות. חיישנים אולטרה-סוניים משתמשים בגלי קול למדידה ללא מגע ישיר עם הנוזל, מה שהופך אותם לאידיאליים לנוזלים מזהמים או אגרסיביים.
חיישני טורבינה מבוססים על גלגל מסתובב שמהירותו פרופורציונלית לקצב הזרימה.

סוג זה מתאים למגוון רחב של נוזלים ומציע דיוק גבוה במחיר סביר. חיישנים תרמיים מודדים את העברת החום בנוזל הזורם, ומתאימים במיוחד למדידת זרימת גזים. כל סוג חיישן מציע יתרונות שונים, והבחירה ביניהם תלויה בסוג הנוזל, טווח המדידה הנדרש ותנאי העבודה במערכת.

אילו שיקולים חשובים לפני התקנת חיישן זרימה?

לפני התחלת תהליך החיבור, יש לבצע בדיקה מקיפה של המערכת הקיימת. הבנת מאפייני הנוזל היא קריטית, כולל הרכבו הכימי, טמפרטורת העבודה, צמיגותו ורמת הזיהום שבו. פרמטרים אלו משפיעים ישירות על בחירת סוג החיישן המתאים.

בדיקת תנאי הצינור חשובה לא פחות. קוטר הצינור, חומר הייצור שלו והמיקום הפיזי במערכת קובעים את שיטת ההתקנה. יש לוודא שקיים מרחק מספק לפני ואחרי החיישן, המכונה "אורך התייצבות", המאפשר לזרימה להפוך לאחידה ולמדידה להיות מדויקת. בדרך כלל נדרשים 10 קטרי צינור לפני החיישן ו-5 קטרי צינור אחריו.

התאמת החיישן למערכת הבקרה הקיימת מצריכה בדיקת ממשקי התקשורת. רוב החיישנים המודרניים מציעים פלט אנלוגי סטנדרטי של 4-20mA או תקשורת דיגיטלית דרך פרוטוקולים כמו Modbus או HART.

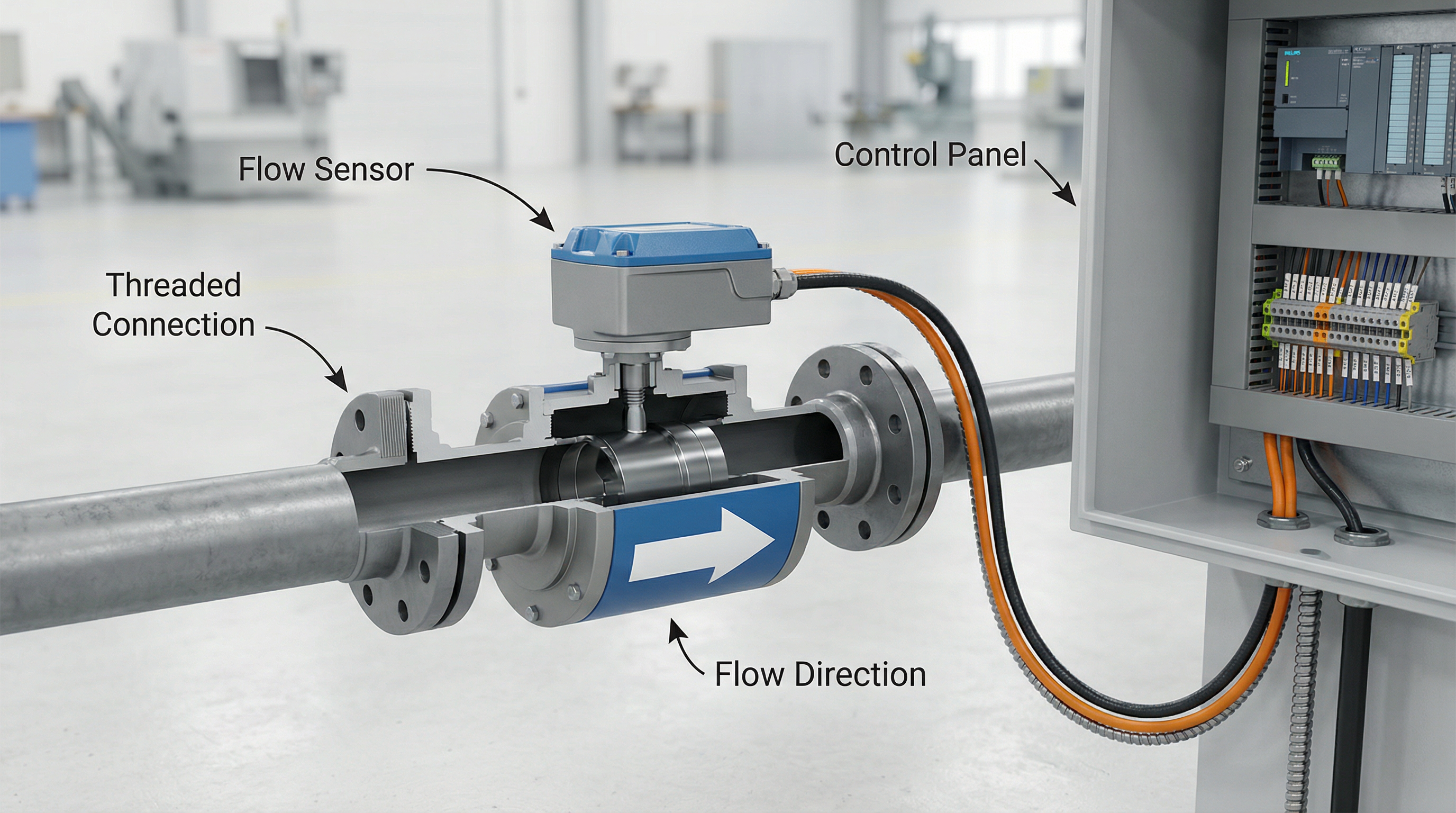

כיצד מתבצע החיבור הפיזי של החיישן?

תהליך החיבור מתחיל בהכנת אזור העבודה. יש לנקז את הצינור מנוזל, לנקות את אזור ההתקנה ולוודא שאין לחץ שיורי במערכת. בטיחות היא קריטית בשלב זה, במיוחד כאשר מדובר בנוזלים מסוכנים או מערכות בלחץ גבוה.
לאחר הכנת האזור, יש לבחור בשיטת ההתקנה המתאימה. חיישנים מסוג "inline" מותקנים כחלק אינטגרלי מהצינור, דורשים חיתוך וריתוך או הברגה. חיישנים מסוג "insertion" מוכנסים דרך פתח בדופן הצינור, ומאפשרים התקנה בצינורות גדולים ללא צורך בפירוקם. חיישנים חיצוניים מסוג "clamp-on" מתקבעים על דופן הצינור מבחוץ, ומציעים פתרון נוח שלא דורש פגיעה במערכת הקיימת.

מה התהליך לכיול ובדיקת תקינות חיישן?

לאחר השלמת ההתקנה הפיזית והחשמלית, שלב הכיול הוא קריטי להבטחת דיוק המדידות. כיול ראשוני מתבצע על ידי השוואת קריאות החיישן למכשיר ייחוס מכויל. תהליך זה כולל בדיקה במספר נקודות בטווח המדידה, כדי לוודא לינאריות וחזרתיות.

בדיקת תקינות כוללת סימולציה של תנאי עבודה שונים. יש לבדוק את תגובת החיישן לשינויים בקצב הזרימה, לוודא שאין רעשים או תנודות באות ולבדוק את תפקוד המעבר החשמלי. מומלץ לתעד את תוצאות הכיול ולשמור אותן כחלק מתיעוד המערכת.

תחזוקה שוטפת חיונית לשמירה על דיוק המדידה לאורך זמן. יש לבצע כיול תקופתי, בדרך כלל אחת לשנה או בהתאם להמלצות היצרן. ניקוי החיישן מצבירות או משקעים, בדיקת חיבורים חשמליים ובדיקת תקינות האטימה נדרשים באופן קבוע. גלעוז אלקטרוניקה מספקת שירותי כיול ותחזוקה מקצועיים, המבוצעים על ידי הנדסאים מוסמכים עם ניסיון רב שנים.

מהן הטכנולוגיות המתקדמות בתחום חיישני הזרימה?

התפתחויות טכנולוגיות בשנים האחרונות הביאו לשיפור משמעותי ביכולות חיישני הזרימה. חיישנים חכמים עם תקשורת אלחוטית מאפשרים ניטור מרחוק דרך אינטרנט וקבלת התראות בזמן אמת על סטיות או תקלות. טכנולוגיות אלו משתלבות במגמת התעשייה 4.0 ואינטרנט הדברים התעשייתי.
אלגוריתמים מתקדמים לעיבוד אותות מאפשרים לחיישנים המודרניים לזהות דפוסי זרימה חריגים, לפצות על שינויים בצמיגות הנוזל או בטמפרטורה ולספק קריאות מדויקות יותר גם בתנאים משתנים.

פונקציות אבחון עצמי מזהות תקלות פנימיות בחיישן ומתריעות מראש על הצורך בתחזוקה.
שילוב עם מערכות בינה מלאכותית מאפשר לנתח מגמות לאורך זמן, לחזות צרכי תחזוקה ולבצע אופטימיזציה של תהליכים באופן אוטומטי. יכולות אלו הופכות את חיישני הזרימה מכלי מדידה פשוטים למרכיב אינטליגנטי שתורם לשיפור מתמיד של הייצור.

שאלות נפוצות

כמה זמן לוקח להתקין חיישן זרימה במערכת קיימת?

משך ההתקנה תלוי בסוג החיישן ובמורכבות המערכת. חיישנים חיצוניים מסוג clamp-on יכולים להיות מותקנים תוך שעות ספורות ללא צורך בהפסקת הפעילות. חיישנים המשולבים בצינור דורשים תכנון מוקדם, הפסקת המערכת ועבודות התקנה שיכולות להימשך יום עבודה או יותר, תלוי בגודל הפרויקט ובדרישות האתר.

האם ניתן להתקין חיישן זרימה ללא עצירת המערכת?

כן, קיימות מספר אפשרויות להתקנה בלי הפסקת הייצור. חיישנים אולטרה-סוניים חיצוניים מתקבעים על הצינור מבחוץ ללא צורך בחדירה. חיישנים מסוג insertion עם מערכת hot-tap מאפשרים קידוח והחדרה בזמן שהמערכת פועלת. עם זאת, מומלץ להיוועץ עם מומחה כדי לקבוע את השיטה המתאימה ביותר לכל מקרה.

מהו הדיוק הצפוי מחיישן זרימה תעשייתי?

רמת הדיוק משתנה בהתאם לסוג החיישן והיישום. חיישנים אלקטרומגנטיים מציעים דיוק של ±0.5% מהקריאה בתנאים אופטימליים. חיישני טורבינה מספקים דיוק של ±1% עד ±2%, בעוד חיישנים אולטרה-סוניים נעים בטווח של ±1% עד ±3%. הדיוק מושפע מגורמים כמו מהירות הזרימה, טמפרטורה, צמיגות הנוזל ותנאי ההתקנה.

כיצד משפיעה טמפרטורת הנוזל על ביצועי החיישן?

טמפרטורה משפיעה על צפיפות וצמיגות הנוזל, מה שיכול להשפיע על קריאות החיישן. חיישנים מתקדמים כוללים פיצוי טמפרטורה אוטומטי שמתקן את הקריאות בהתאם. חשוב לבחור חיישן המתאים לטווח הטמפרטורות בו המערכת פועלת, ולוודא שהחומרים שממנו עשוי החיישן עמידים בפני הטמפרטורות הקיצוניות במערכת.

מה התדירות המומלצת לכיול חיישני זרימה?

ההמלצה הסטנדרטית היא לבצע כיול אחת לשנה או אחת ל-8,000 שעות עבודה. עם זאת, במערכות קריטיות או בתעשיות מוסדרות כמו פרמצבטיקה ומזון, עשוי להידרש כיול תכוף יותר. גורמים כמו סוג הנוזל, תנאי הפעלה קשים או דרישות רגולטוריות יכולים להשפיע על תדירות הכיול הנדרשת. מומלץ לפתח תוכנית תחזוקה מונעת המותאמת למערכת הספציפית.

האם חיישני זרימה דורשים תחזוקה מיוחדת?

רוב חיישני הזרימה המודרניים דורשים תחזוקה מינימלית. בדיקות ויזואליות תקופתיות, ניקוי מצבירות או משקעים ובדיקת תקינות החיבורים החשמליים הם המשימות העיקריות. חיישנים עם חלקים מכניים כמו טורבינות עשויים לדרוש החלפת מיסבים או גלגלים אחרי תקופה ממושכת. חשוב לפעול לפי הוראות היצרן ולתעד את כל פעולות התחזוקה.

למה גלעוז אלקטרוניקה היא הבחירה הנכונה למערכות הבקרה שלכם?

חיבור חיישן זרימה למערכת קיימת הוא השקעה משתלמת לטווח ארוך. הוא מאפשר שליטה מדויקת בתהליכים, חיסכון בעלויות, שיפור איכות המוצרים והתאמה לדרישות רגולטוריות. עם התכנון הנכון, הציוד המתאים והתמיכה המקצועית, התהליך יכול להתבצע בצורה חלקה ויעילה.
צוות המומחים של גלעוז אלקטרוניקה מזמין אתכם להתייעץ ולקבל פתרון מותאם לצרכים הספציפיים של המפעל שלכם. עם עשרות שנות ניסיון, מגוון רחב של מוצרים איכותיים ושירות מקצועי ואמין, גלעוז אלקטרוניקה היא השותפה האידיאלית לשדרוג ושיפור מערכות הבקרה והאוטומציה שלכם. צרו קשר היום לקבלת ייעוץ ללא התחייבות.
